Rejillas y Difusores

 Comúnmente escuchamos distintos términos para referirse a los dispositivos de distribución de aire en aire acondicionado.

 se les denominan como rejillas o difusores, sin embargo, hay un término apropiado para referirse a cada uno de ellos y en este artículo lo aclararemos.

                Hay tipos de dispositivos que se utilizan para la distribución de aire:

● Rejillas

● Difusores

Cualquiera de los dispositivos sirve para pasar aire a través de ellos. Ya sea para introducir (inyección) o extraer (retorno) aire de un recinto. Abajo las características específicas de cada uno de ellos para poder diferenciarlos.

Rejilla:

● El tamaño de la entrada (cuello) es igual al de la salida (cara de la rejilla)

● Se pueden usar para inyección o retorno

● Flujo del aire entra y sale en el mismo sentido, patrón recto.

Difusor:

● El tamaño de la entrada (cuello) es menor al de la salida (cara o plato del difusor)

● Se usan para inyección principalmente, salvo pocos casos se usan para retorno.

● Flujo del aire entra en un sentido y sale en otro, tomando un patrón especifico (dependiendo el diseño del difusor).

Prueba Electiva 1 Unidad II



1 R=   toda falla tiene un punto de origen por ende esta a medida que el tiempo avanza puede llegar a ser mas severa. En este punto que el fallo comienza a producirse no siempre esta relacionado con la edad que tiene el equipo, ya que pudiera aparecer en un equipo nuevo o en uno que ya tiene algunos años de uso, esta puede notarse como a su vez no. Después la falla con mayor tiempo presente y al no ser notada comienza a acentuarse y pasa al punto en que se puede comprobar que esta fallando y esto conocido como falla potencial (o también punto P), a esta altura pudiera aplicarse un mantenimiento predictivo que ayude a diagnosticar que la falla puede estar presente a mayor escala y generar mas daño y asi poder corregirla. Luego el tiempo sigue avanzado y sino se aplica el mantenimiento mencionado el equipo llega al punto en que falla se conoce como fallo funcional (punto F). a este punto en si lo único que queda es aplicar un mantenimiento correctivo para así eliminar la falla y que el equipo pueda seguir funcionado de la manera habitual. La manera de evitar que este tipo de falla llegue a presentarse seria aplicar un mantenimiento predictivo que nos permita saber que pudiera llegar a presentarse en la falla como ya se menciono con anterioridad o un mantenimiento preventivo que se encargara de corregir la falla antes de llegar al punto de falla funcional.

R2=

3 R=

1)Inventario de objetos de mantenimiento

2)Codificación de objetos de mantenimiento

3)Fichas técnicas

4)Instrucciones técnicas

5)Procedimientos de ejecución

6)Programación

El inventario de objetos de mantenimiento consiste en saber el numero de equipos y herramientas que se utilizaran durante el proceso.

La ficha técnica es un documento que resume el funcionamiento y otras características de un componente o subsistema con el suficiente detalle para ser utilizado por un ingeniero de diseño y que pueda planificar el componente en un sistema.

4.- Caso: En una estación de flujo se desea saber y estudiar la confiabilidad operacional de los equipos que conforman sus sistemas, englobando procesos, diseño, mantenimiento y factores humanos definir cual es la técnica cuantitativa a aplicar para generar una decisión mas aun cuando la empresa le interesa mantener los equipos en el tiempo:

 a.- Establecer la técnica.

R= la técnica seria el análisis de criticidad ya que nos nos permite establecer prioridades de instalaciones, sistemas y equipos, cuyo fin es facilitar la toma de decisiones efectivas, direccionando el esfuerzo y los recursos en áreas donde sea necesario mejorar basada en la realidad actual y garantizar los niveles de confiabilidad operacional de los activos.

 b.- Establecer los pasos.

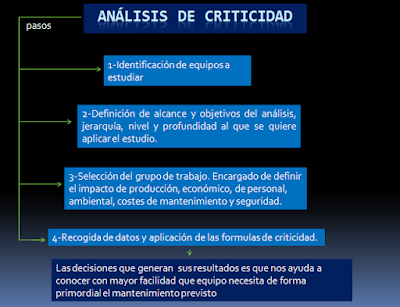

1.Identificación de equipos a estudiar.

2. Definición de alcance y objetivos del análisis, jerarquía, nivel y profundidad al que se quiere aplicar el estudio.

3. Selección del grupo de trabajo. Encargado de definir el impacto de producción, económico, de personal, ambiental, costes de mantenimiento y seguridad.

4. Recogida de datos y aplicación de las formulas de criticidad

 c.- cual es la decisión que generaría el resultado de esa técnica.

La decisión que genera es que nos señala que área necesita mayor atención de forma urgente para así solucionarla,y luego seguir en orden de mayor necesidad a menor necesidad



Elementos conceptuales del proyecto

El proyecto

Se conoce como la idea de una cosa que se piensa hacer y para la cual se establece un modo determinado y un conjunto de medios necesarios. Para realizar este conjunto de medios se necesita seguir una serie de pasos los cuales darán como resulto el proyecto acerca del tema en particular a estudiar.

El proyecto se encuentra constituido por las partes, principales componentes, la organización del mismo  y los procesos de aplicación; este a su vez se clasifica en diferentes tipos.

Se puede visualizar un esquema de lo antes mencionado a continuación en la imagen Nº 1

                                                                                                                                                     Imagen Nº1

Podemos encontrar lo que son los proyectos de ingeniera básica, detalle y conceptual con las diferentes técnicas cuantitativas y cualitativas que cada uno requiere en la imagen Nº 2

                                                                                                                                                      Imagen Nº2

Bomba centrifuga

La bomba centrífuga, también denominada bomba rotodinámica, es actualmente la máquina más utilizada para bombear líquidos en general. Las bombas centrífugas son siempre rotativas y son un tipo de  bomba hidráulica que transforma la  energía mecánica de un impulsor en energía cinética o de presión de un fluido incompresible. El fluido entra por el centro del rodete o impulsor,​ que dispone de unos  álabes para conducir el fluido, y por efecto de la fuerza centrífuga es impulsado hacia el exterior, donde es recogido por la carcasa o cuerpo de la bomba. Debido a la geometría del cuerpo, el fluido es conducido hacia las tuberías de salida o hacia el siguiente impulsor.

Bomba centrífuga. (imagen N 1)

Diagrama EPS de una bomba centrífuga


Lo que se muestra a continuación en un diagrama (EPS) que contiene, la entrada, proceso y salida de las bombas centrífugas, se realizó con la finalidad de la fácil comprensión para aquellos que puedan llegar a verlo. A su vez su objetivo es el de mostrar, el proceso mediante el cual funcionan este tipo de bombas, denotando las variables que pueden existir y se pueden ver en la entrada y salida  de la bomba, pequeños detalles que se deben tomar en cuenta ya que después son sometidas a un proceso notándose un cambio en las mismas, ya que sufren una modificación para un debido funcionamiento eficaz.

diagrama EPS de una bomba centrífuga. (imagen N 2)
